例1、(太原)在图13-5(甲)所示的电路中，R1为定值电阻，R2为滑动变阻器(允许通过的最大电流为5 A)．图(乙)反映了当开关S由断开到闭合，再移动滑动变阻器滑片P的过程中，ab两端的电压U和通过的电流I之间的关系．图(丙)反映了滑动变阻器R2消耗的电功率P与电流I之间的关系．则R1的阻值为_________Ω；当R2的功率为120 w时，ab两点间的电压为______V．
答案：5 30
解析：
由图乙可知：I=0时，Uab=50V（即电源电压），则当电流I1=5A，Uab=25v，R1两端电压U1=U-Uab=50V-25V=25V，所以
，由图丙可知，当R2功率为120W时，电流为4A，而在图乙中I2=4A时，Uab=30V。
例2、(福建莆田)小明在做“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V（阻值约为10Ω）
（1）他在检查仪器时，发现电流表指针如图所示，则接下来的操作是______.
(2)图甲是小明画出的实验电路图,请你根据电路图用笔画线代替导线,帮他将图乙中末完成的电路连接好,要求：电流表、电压表选择合适的量程；滑动变阻器的滑片向右移动时，连入电路的阻值变小；导线不能交叉。
（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图13-12所示，则此时流过小灯泡的电流是_________A，灯泡两端的电压是______W.
(4)改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出了小灯泡电流随其两端电压变化的关系图像（如图），根据图像W，小灯泡灯丝电阻随电压增大而_______（选填“增大”、“减小”或“不变”）
答案：
（1）调零（校零、把指针调到0刻度处）
（2）如下图
（3）0.22 1.8 0.396（或0.4）
（4）0.625（或0.63、0.6） 增大
解析：
（1）电流表使用前应调零；
（2）连接电路图时要注意要求向右滑片时阻值变小，依据变阻器使用技巧下面的接线柱应接右侧；
（3）按照电流表和电压表的正确读数方法读出数值再按P=U·I计算出实际功率；
（4）题中给出灯泡额定电压2.5V，在坐标图中找到对应电流值为0.25A，再由P==U·I计算出额定功率；题图中关系图像逐渐平缓，由函数知识可知电阻随电压增大而增大。

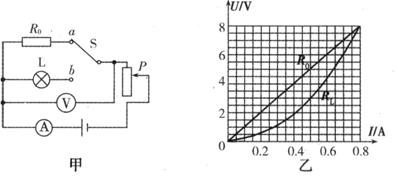

例3、（贵阳）如图甲所示，当开关S接a时，移动滑动变阻器的滑片P，根据测出的电流、电压值，画出了定值电阻R0的U-I图像；当开关S接b时，同样根据测出的电流、电压值，画出了灯泡L的U-I图像,如图乙所示.
(1)求定值电阻R0的值
(2)将R0与灯L串联接在6V的电源两端时,求灯丝的实际电阻值;
(3)将R0与灯L并联接入电路并调节电源电压,当R0消耗的电功率为4.9W时,灯L恰好正常发光,求灯L的额定电功率.
答案：
（1）10Ω （2）5Ω （3）5.25W
（1）由图像可知：当U0=2V时,I0=0.2A(利用其他数据也可)
（2）分析图像可知：此时UL=2V，IL=0.4A
(3)
因为R0与RL并联,且灯正常发光,所以UL额=U0＇＝７Ｖ
由图像可知此时：ＩL额＝0.75Ａ
故： PL额=UL额IL额=7V×0.75A=5.25W
例4、（江西）几位同学在做“测定小灯泡的电功率”实验。
（1）请在虚线框中画出实验电路图；
）
